常见建筑围护结构隔声材料隔声量总结（曲线图）最基本的建筑围护结构有墙和楼板，这类建筑围护结构的隔声效果基本取决于其面积密度。

　　对于类型墙和楼板的致密型围护结构来说，各倍频带的平均隔声量与面积密度近似满足如下曲线关系：

　　以上曲线可以用于确定所有倍频带的平均隔声量，但对于单一倍频带来说，还需要进行一定的修正。

　　通过把平均隔声量减去某一倍频带对应的修正数值，就可以得到该倍频带的隔声量，修正值如下：

　　建筑结构门窗的空气声隔声量计算播雨1建筑材料隔声概述建筑围护结构构件的隔声，单指质量定律下空气声的隔绝。

　　声音通过围护结构的传播，按传播规律有两种途径，一种是振动直接撞击围护结构，并使其成为声源，通过维护结构的构件作为媒介介质使振动沿固体构件传播，称为固体传声、撞击声或结构声；另一种是空气中的声源发声以后激发周围的空气振动，以空气为媒质，形成声波，传播至构件并激发构件振动，使小部分声音等透射传播到另一个空间，此种传播方式也叫空气传声或空气声。

　　2结构隔声量的计算公式隔声量的计算有多种方法，其中有：1.公式计算法；2.图线.实测图表法。

　　所有的理论计算公式由于都是在许多不同假设条件下推导出来的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应用在工程实际中，而在工程中一般采用成组的经验公式，对于维护结构我们星空体育官方入口 星空体育官网使用国际、国内众多声学专家推荐并普遍采用的公式进行计算。

　　3构件隔声量计算3.1窗户的隔声量外窗的隔音主要在玻璃和开启窗扇与框之间缝隙的影响，如密封措施做得好，外窗的隔音性能可达到窗扇主体的隔声量。

　　单一构件隔声损失计算公式隔声是指在声波传播过程中，通过构件来减小声音的传播，使得声音在构件的一侧传播到另一侧时，减弱了声音的传播强度。

　　隔声损失是评价构件隔声性能的重要指标之一，它是指构件在声波传播过程中所引起的声能损失。

　　隔声损失计算公式是根据构件的物理特性和声学参数来推导和建立的，一般来说，它是由构件的质量、厚度、密度、声波传播特性等因素所决定的。

　　在实际工程中，为了评估构件的隔声性能，可以通过以下的隔声损失计算公式来进行计算：TL = 20 log10(1/Γ)。

　　其中，TL表示构件的总隔声损失，单位为分贝(dB)；Γ表示构件的隔声传递系数，是一个无量纲的参数。

　　在这个公式中，隔声传递系数Γ是构件隔声性能的关键参数，它是指声波在构件传播过程中的损失系数。

　　Γ的数值越大，表示构件的隔声性能越好；反之，数值越小，表示构件的隔声性能越差。

　　通过计算公式可以得出，隔声损失与隔声传递系数Γ呈倒数关系，即隔声损失随着隔声传递系数的增大而减小，隔声损失随着隔声传递系数的减小而增大。

　　在实际工程中，为了计算构件的隔声损失，需要首先确定构件的隔声传递系数Γ。

　　一般来说，对于常见的构件材料，可以通过声学测试设备来测量其声学参数，然后利用计算公式来计算Γ的数值。

　　需要注意的是，隔声损失计算公式是针对单一构件的隔声性能进行评估的，对于复杂的声学环境和多层构件的隔声性能评估，需要综合考虑多个构件的隔声性能和声学参数，进行综合计算和评估。

　　此外，隔声损失计算公式是建立在理想星空体育官方入口 星空体育官网条件下的理论模型基础上的，实际工程中的隔声性能受到多种因素的影响，如构件的安装方式、周围环境的影响等，因此在实际应用中需要进行修正和调整。

　　总之，隔声损失计算公式是评估构件隔声性能的重要工具之一，通过计算公式可以对构件的隔声性能进行定量评估和预测。

　　噪声分析常用计算公式汇总（三）：隔声的计算1. 计权隔声量测量试验样品的隔声量：式中：L1发声室中的平均声压级；L2接收室的平均声压级；S0试验样品的面积，m^2；α接收室的平均吸声系数；S接收室的总内表面积，m^2。

　　2. 单层壁的隔声(1) 质量定律声波垂直入射到单层壁上的隔声量(对应10LG(1/t))实际隔声量要加上5DB。

　　其前提是声源频率大于共振频率：式中：m壁的面密度，kg/m^2；f波频率，Hz。

　　实际隔声量可用经验公式：对于工程上经常关心的频率范围为100～3150Hz的平均隔声量：而在洪宗辉的《环境噪声控制工程》中：(2) 吻合效应产生吻合效应条件：式中：h为板厚，m。

　　产生吻合效应的最低效率，称为临界频率，其计算公式为：而在洪宗辉的《环境噪声控制工程》中有：式中：ρ构件材料的密度(注意不是面密度)，kg/m^3，E构件材料的静态弹性模量，N/m^2；h板的厚度，m；M板的面密度，kg/m^2，B板的劲度为：3. 双层壁的隔声双层壁作为整体振动系统的共振频率：式中：d为空气层厚m，kg/m^2；ρ空气密度。

　　双层壁的隔声量：ρc/πM＜f＜f0时，R=20lgMf-42.5，M=m1+m2；f0＜f＜c/2πd时，R=R1+R2+20lg2kd，其中波数k=2π/λ ；f＞c/2πd时，R=R1+R2+6；f＞c/4d，且空气层内有吸声材料时，在《环境工程手册-环境噪声控制卷》中有：式中：Sw单片墙的面积，m^2；两板之间空气层内的吸声量，m^2。

　　袁昌明的《噪声与振动控制技术》中有高阶共振频率：式中：n为常数；d空气层厚度，m。

　　4. 组合间壁的隔声及孔、缝隙对隔声的影响平均透射系数及平均隔声量：当结构的隔声量很大和S0/SC 时，结构的实际隔声值为：5. 隔声罩罩内外声压级差：式中：A为室内吸声量，S为罩内表面积。

　　项目主要建设容65—85# 楼、75-A# 楼以及1 栋物业配套用房和地下车库，共23 栋。

　　1.2. 计算依据《环境影响评价技术导则声环境》（HJ2.4〜2009）;《建筑声学设计》；《建筑声学设计手册》；《建筑隔声设计——空气声隔声技术》；《建筑物理环境与设计》；《民用建筑热工设计规》GB50176-93 ；《民用建筑隔声设计规》GB50118-2010 。

　　2. 理论依据2.1. 原理概要声的传播途径大致可归纳为两大类：通过空气的传声和通过建筑结构的固体传声。

　　在建筑声学中，把凡是通过空气传播而来的声音称为空气声，例如汽车声、飞机声等；把凡是通过建筑结构传播的由机械振动和物体撞击等引起的声音，称为固体声，如脚步声、撞击声等。

　　建筑构件隔声性能计算书一、采用经验公式进行计算分析空气声计权隔声量R=23lgm-9(m≥200kg/㎡)R=13.5lgm+13(m≤200kg/㎡)R—空气声计权隔声量（dB）M--建筑围护结构综合面密度（kg/㎡）二、围护结构构造1、外墙：面层（5mm）+挤塑聚苯板（50mm）+水泥砂浆（20mm）+加气砼墙体（200mm）+水泥砂浆（20mm）2、分户隔墙：水泥砂浆（20mm）+加气砼墙体（200mm）+水泥砂浆（20mm）3、楼板：面层（40mm）+细石砼（60mm）+保温层（20mm）+砼板（100mm）+水泥砂浆（15mm）三、计算隔声量1.外墙R=23lg236-9=45.58dB45dB(满足)2.分户隔墙R=23lg230-9=45.32dB45dB(满足)3.楼板R=23lg510.8-9=53.29dB45dB(满足)4.楼板的计权标准化撞击声压级运用参照对比法，根据《建筑隔声设计》附录8中已知的常用楼板的计权标准撞击声级，分析本项目的楼板的计权标准撞击声级。

　　附录8中地面构造：a.40厚细石砼热层b.5厚聚乙烯热层c. 100厚砼楼板的面密度为340kg/㎡，计权标准撞击声级为56dB。

　　本项目楼板与比照的常用楼板的构造进行比较，垫层和楼板厚度及面密度均大于比照楼板，工程做法结构与比照楼板基本相同，判断其参照楼板计权标准撞击声压级为56dB。

　　即本项目普通楼板的计权标准声压级小于56dB.5.户门：进户门采用防火门，密闭性很好。

　　建筑隔声量计算建筑隔声计算根据《绿色建筑评价标准》GB/T50378-2006第4. 5.3条：4.5.3对建筑啊护结构采取有效的隔声、减噪措施，卧室、起居室的允许噪声级在关窗 状态卜•白天不大于45 dB （A 声级），夜间不大于35 dB （A 声级）。

　　楼板和分户墙的空 气声il •权隔声量不小于45dB,楼板的计权标准化撞击声声压级不大于70dB 。

　　外窗和户 门的空气声计权隔声量不小于30dBo墙体、门窗只需要计算空气声的隔声量即可，楼板则需同时分别 计算空气声及撞击声的隔声量。

　　所有的理论计算公式由于都是在许多不同假设条件下推导出来 的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应 用在工程实际中，《建筑隔声设计——空气声隔声技术》一书中，推 荐我们在工程中一般采用如下经验公式： R=23Logm-9 （适用于m^200kg/m 2, m 为构件的综合面密度）R=13. 5Logm+13 （适用于m^200kg/m 2, m 为构件的综合面密度） 面密度：指固定厚度的情况下，单位面积的重量，单位：kg/m 2o 综合面密度：指单位面积内，构件各构造材料的重量之和。

　　-供您参考一-页眉页脚可删除-…建筑隔声计算声音传播的两种途径：一种是振动直接撞击围护结构，并使其成为声源，通过维护结构的构件作为媒介介质使振动沿固体构件传播，称为固体传声、撞击声或结构声；另一种是空气中的声源发声以后激发周围的空气振动，以空气为媒质，形成声波，传播至构件并激发构件振动，使小部分声音等透射传播到另一个空间，此种传播方式也叫空气传声或空气声。

　　根据《民用建筑隔声设计规范》GBJ118-88建筑隔声划分为四个等级（适用于住宅类建筑）：标准等级的含义如下常空气声隔声标准表丞2・1播击声隔声标准5-2*2参考内容％：山山i在楼板构造上应预留改善的可能条件根据《绿色建筑评价标准》GB/T50378-2006第4.5.3条：4.53对建筑用护结构采取有效的隔声、减噪描施，卧室、起居室的允许噪声级庙关窗状态下白天不大于45 dB （A声级），夜闻不大于35 dB （A声级儿楼板利分户墻的空气声讣权隔声量不小于4旳楼板的讣权标准化撞击声声压级不大于外窗和户门的空气声计权隔声量不小于30dBo墙体、门窗只需要计算空气声的隔声量即可，楼板则需同时分别计算空气声及撞击声的隔声量。

　　所有的理论计算公式由于都是在许多不同假设条件下推导出来的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应用在工程实际中，《建筑隔声设计——空气声隔声技术》一书中，推荐我们在工程中一般采用如下经验公式：R=23Logm-9 （适用于m》200kg/m2, m为构件的综合面密度）R=13.5Logm+13（适用于mW 200kg/m2 ,m为构件的综合面密度）面密度：指固定厚度的情况下，单位面积的重量，单位：kg/m2。

　　例，某建筑外墙的构造为：水泥砂浆（20mm）+轻质保温砂浆（30mm）+砂加气制品（200mm）+石灰水泥砂浆（20mm）,各构造层对应密度分别为1800kg/m3、350kg/m3、760kg/m3、1700kg/m3。

　　2）32分贝原则：100～3150Hz的16个1/3倍频程构件隔声 量比标准曲线倍频程构件隔声量 比标准曲线dB。——单值

　　（3）保证玻璃与窗框、窗框与 墙壁间密封。两层玻璃窗樘上应 布置吸声材料（玻璃棉）。

　　D=L1-L2=R10lgA/S 意义： 1、已知L1、L2，接收室吸声量A与隔墙面积S，可求出隔 墙隔声量R——选择恰当的隔墙构造方案。

　　断隔声量R是否满足隔声要求。若D≥L1-L2——隔墙设计满足 隔声要求。

　　【例】甲乙两室相邻，其隔墙面积18m2，甲室有一台 风机发出噪声95dB。乙室为一计算机房，其允许噪声 为40dB 。已知乙室尺寸为3m×6m×12m，室内混响时 间0.8s。问该隔墙应具有的隔声量为多少？

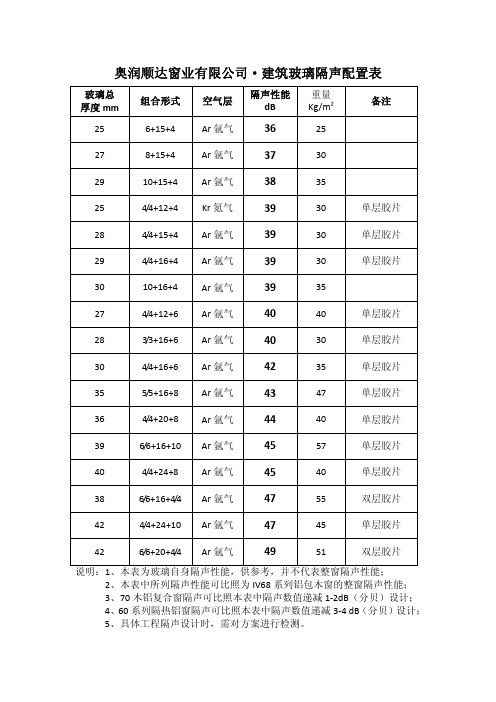

　　4、60系列隔热铝窗隔声可比照本表中隔声数值递减3‐4 dB（分贝）设计；

　　XXXXX住宅小区项目创作：欧阳总建筑构件隔声性能计算书XXXXX有限公司二0—六年三月目录1 •计算概述0门.项目概况01.2. 标准要求013计算依据02. 理论依据02丄原理概要02.2. 单层匀质密实墙的空气声隔绝12.3. 多层复合板的设计要点124质量定律23. 建筑构件隔声性能分析43.1. 围护结构构造43.2. 建筑构件隔声性能分析43.2.1. 外墙计权隔声量43.2.2. 分户墙的类型及计权隔声量73.2.3. 楼板的类型及计权隔声量83.2.4. 分户门的计权隔声量9325.楼板的计权标准化撞击声压级10 4.分析结论7XXXXX住宅小区项目建筑构件隔声性能计算书1. 计算概述1.1. 项目概况XXXXX小区项目项目规划总用地而积为52609.30 m\总建筑而积149032.66m2,其中地上建筑面积118639.96 m*,地下建筑面积30392.7耐。

　　1.2. 计算依据《环境影响评价技术导则声环境》(HJ2.4~2009 );《建筑声学设计》；《建筑声学设计手册》；《建筑隔声设计——空气声隔声技术》；《建筑物理环境与设计》；《民用建筑热工设计规范》GB50176-93 ；《民用建筑隔声设计规范》GB50118-2010.2. 理论依据2.1.原理概要声的传播途径大致可归纳为两大类：通过空气的传声和通过建筑纟吉构的固体传声。
