型阻抗管、测量传声器、功放、分析仪几部分组成。阻抗管又分为声源、声源筒、试件筒。声源可以产生宽带的稳定随机信号，声源筒使声源与样品间产生平面波，并使测量传声器在平面波场中。声源产生的声波作用到样品上一部分会被吸收、一部分会被反射，两个测量传声器上实际测量到的声压为入射声压加上反射声压。采用双通道数字信号分析仪测量固定位置两个传声器的复传递函数，可以计算出复反射系数、吸声系数、声阻抗率等。详细的测量方法可以参考

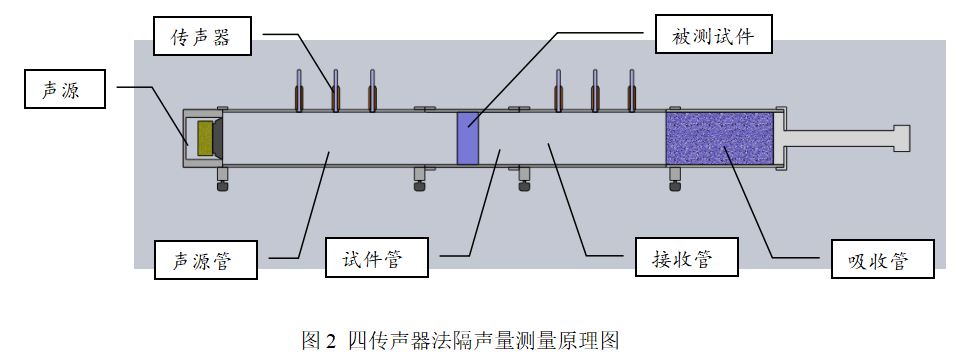

　　四传感器法的隔声量测量原理图如图2所示。信号发生器产生的信号,经扬声器变为声波进入声源管后产生平面声波A ,遇测试样品,一部分被吸收,一部分被发射,形成反射平面声波B ;一部分经测试样品,进入接收管,形成平面声波C;平面声波C遇吸声末端,一部分被吸收,一部分被反射,形成反射平面声波D。在测试样品前后分别放置两个传声器,用于测量所在位置处的声压,采用驻波分离方法,可用两个传感器把入射波A、C与反射波B、D分开,接收端的入射波A除发声端的入射波C就可以得到传声透射系数。

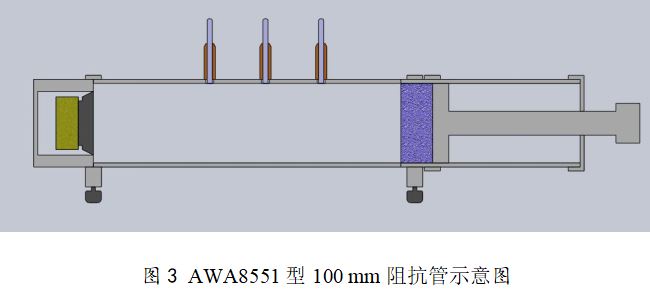

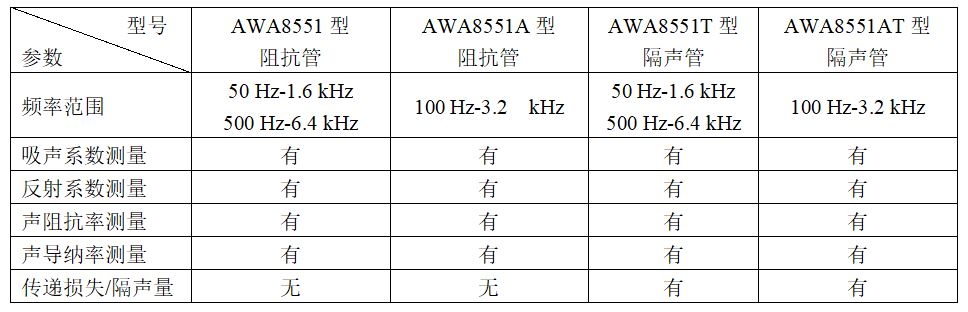

　　组成：声源、内径100mm声源管、内径100mm试件管、内径29mm声源管、内径29mm试件管。

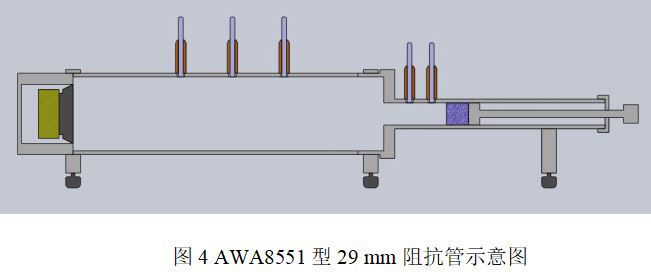

　　内径29mm声源管上传声器位置有两个，传声器间距20mm，近传声器到被测试件的距离为100mm，测量频率范围是500Hz到6.4kHz。试件管有效长度200mm。

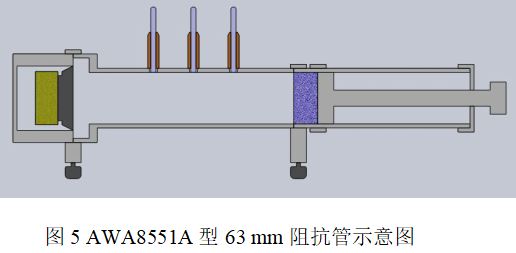

　　内径63mm声源管上传声器位置有三个，传声器的间距分别为：40mm、80mm，频率下限分别对应到400Hz、100Hz；近传声器到被测试件的距离为70mm。测量频率范围是100Hz到3.2kHz。试件管有效长度200mm。

　　组成：声源、内径100mm声源管、内径100mm试件管、内径100mm接收管、内径100mm吸声管、内径29mm声源管、内径29mm试件管、内径29mm接收管、内径29mm吸声管。

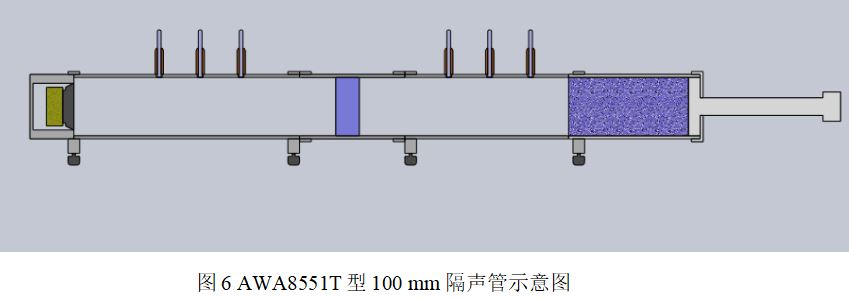

　　内径100mm声源管及接收管上传声器位置各有三个，两传声器的间距星空体育 星空体育平台分别为70mm，140mm，频率下限分别对应到200Hz、50Hz；近传声器到试件管的距离为100mm。试件管有效长度200mm，吸声管有效长度200mm。内径100mm的隔声管测量频率范围是50Hz到1.6kHz。

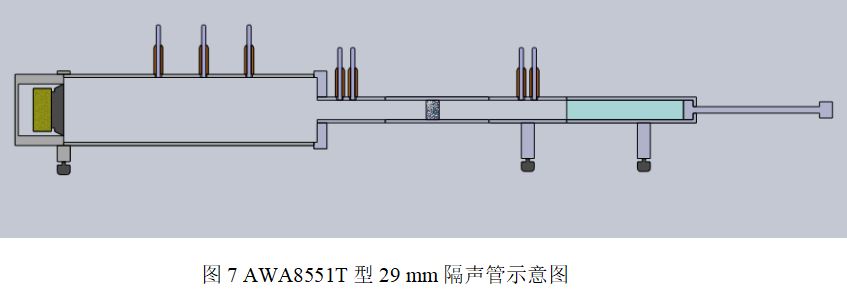

　　内径29mm声源管及接收管上传声器位置各有两个，两传声器的间距为20mm；近传声器到试件管的距离为30mm。试件管有效长度200mm，吸声管有效长度200mm。内径29mm的隔声管测量频率范围是500Hz到6.4kHz。

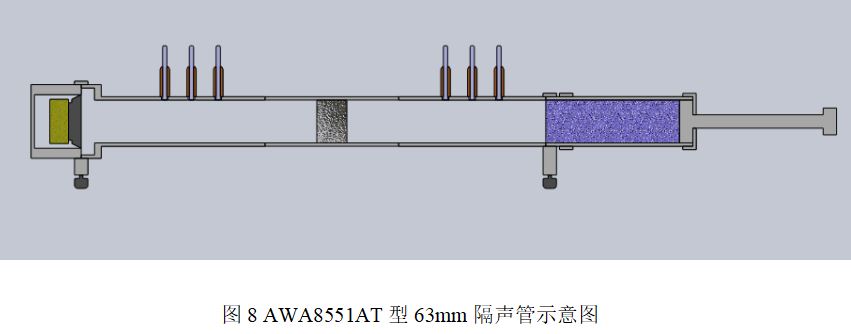

　　组成：声源、内径63mm声源管、内径63mm试件管、内径63mm接收管、内径63mm吸声管。

　　内径63mm声源管及接收管上传声器位置分别有三个，两传声器的间距分别为40mm，80mm，频率下限分别对应到400Hz、100Hz；近传声器到试件管的距离为70mm。试件管有效长度200mm，吸声管有效长度200mm。内径63mm的隔声管测量频率范围是100Hz到3.2kHz。

　　声源：AWA8551系列阻抗管的声源采用特殊定制的全频带3.5”扬声器，具有频带宽，功率大等优点。扬声器与阻抗管之间有减振垫，可以有效的避免激发固体声。

　　声源管：采用精密铝拉伸管，壁厚9mm，管壁刚硬光滑，隔声量大，不会被声信号激发起振动。采用高精度镗床加工内外圆，管的横截面积均匀，与试件管配合良好，保证了气密性。

　　试件管：试件管内的后板与试件之间的空腔距离可以调节，并有刻度，可以满足需要一个由试件后的空气层实现的试件压力释放未端。试件管与声源管之间采用搭扣联接，方便安装及拆卸样品。

　　测试传声器：采用经过严格相位配对的1/4“测试电容传声器，传声器的尺寸小有利测量高频时的测量准确度，尺寸小还有利于声中心的准确性。传声器与管壁之间有防振密封环，避免了固体声的影响及声泄漏。相位、频响配对可以减小传递函数的测量误差，还可降低测量频率下限。

　　信号分析仪：采用AWA6290B四通道噪声振动分析仪，四个通道的相位、频响一致性好，保证传递函数的测量准确性
